Socket LGA1700 avec comparaison avec Socket LGA1200
Les processeurs Intel® pour PC de bureau de 12e, 13e et 14e génération sont basés sur des sockets LGA1700. Le socket LGA1700 n’est pas compatible électriquement ou mécaniquement avec les sockets précédents (tels que LGA1200, LGA1151, etc.). Processeur Intel® for Desktop est également compatible avec LGA 1700.
LGA1700 socket pour processeurs Intel® de 12e, 13e et 14e génération pour PC de bureau a un nombre de broches plus élevé et une alimentation électrique améliorée par rapport à LGA1200.
La taille des LGA1700 est différente de celle des sockets précédents (tels que LGA1200, LGA1151 ou autres).
Le mécanisme d’incrustation de socket (4 touches) d’LGA1700 socket est différent de celui des sockets précédents (2 touches) des sockets précédents (tels que LGA1200, LGA1151 ou autres). Voir l’image 1 et l’image 2 ci-dessous pour plus de détails.
Le triangle à l’intérieur du cercle noir indique l’emplacement de la broche 1 sur le processeur. (Voir l’image 3 et l’image 4 ci-dessous pour plus de détails.)

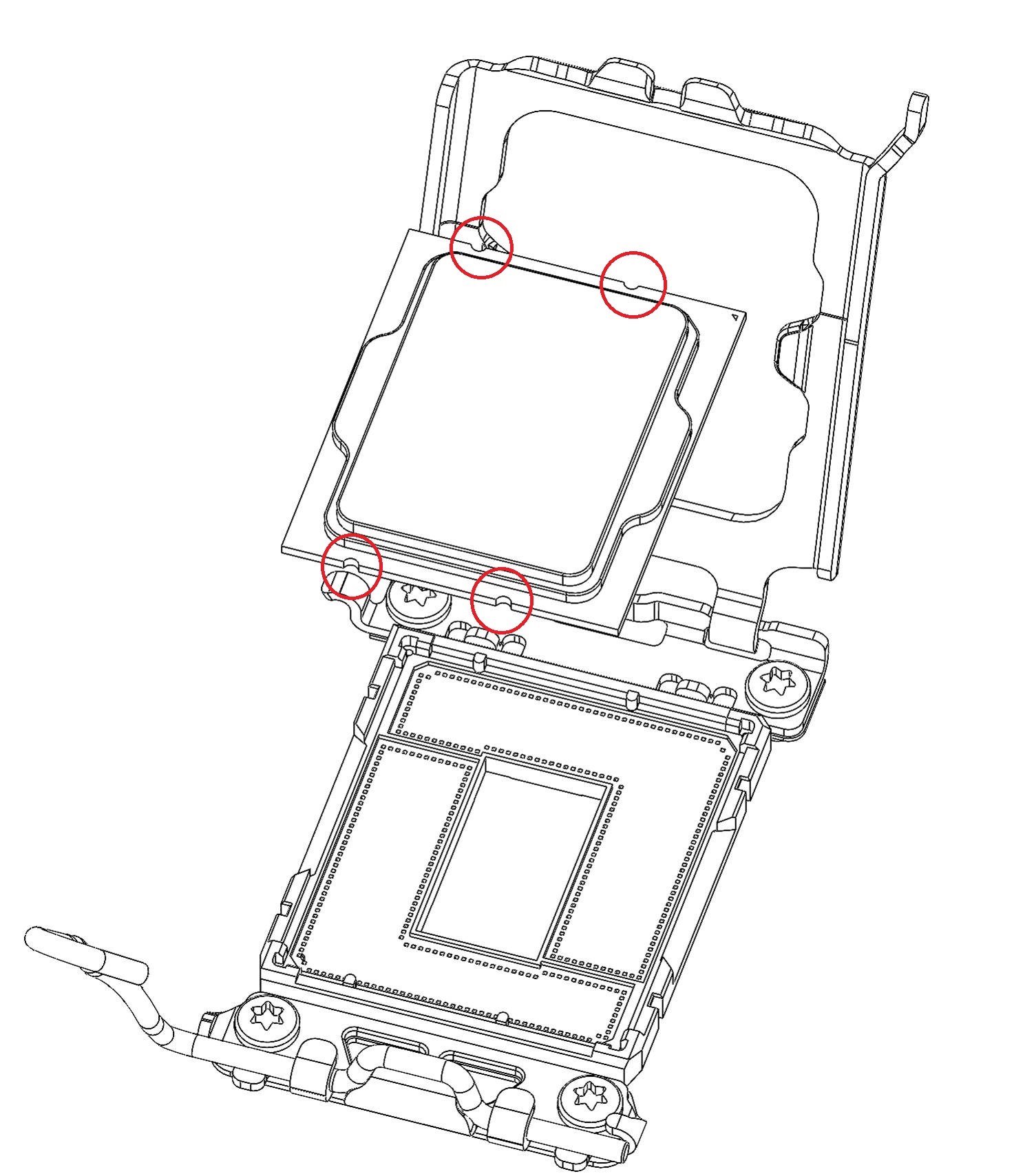

Image 1. Mécanisme de saisie de socket pour LGA1700 avec 4 clés.

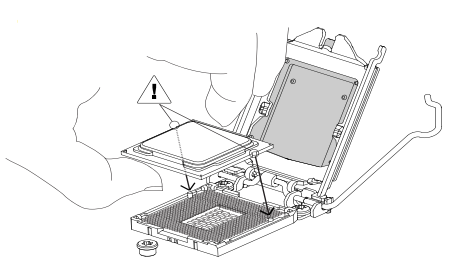

Image 2. Mécanisme d’incrustation de socket pour LGA1200 avec 2 clés.

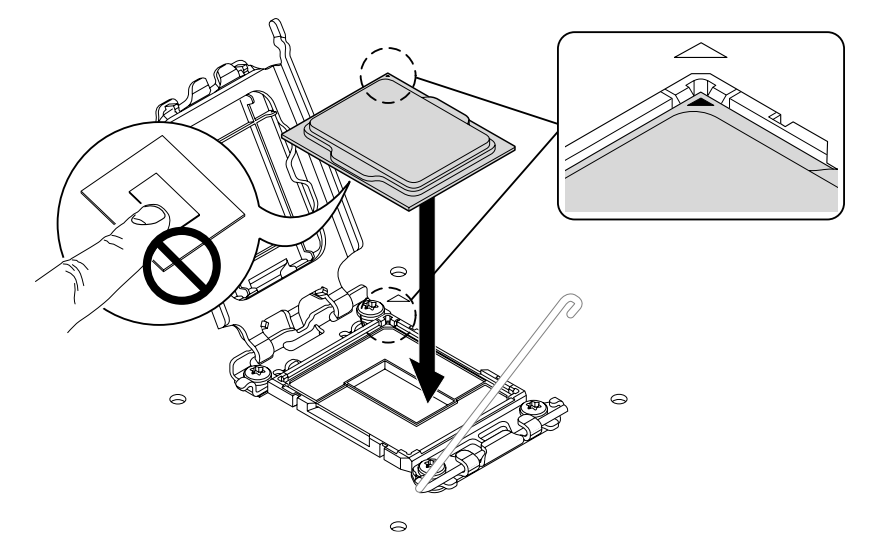

Image 3. Indicateur de broche 1 pour le socket LGA1700.

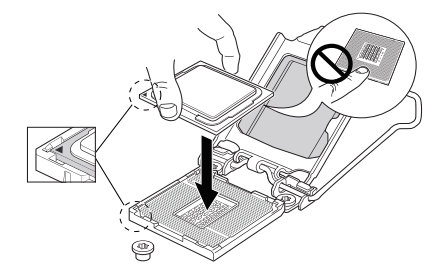

Image 4. Indicateur de broche 1 pour Socket LGA1200.
