PCIe Hard IP F-Tile

F-Tile Intel® Hard IP prend en charge PCIe* 4.0 en mode Point de terminaison, Port racine et TLP Bypass. Elle prend également en charge les interfaces Avalon® streaming. F-Tile sert de tuile complémentaire pour les dispositifs Intel Agilex™.

F-Tile est le successeur de P-Tile et prend en charge de manière native les configurations PCIe 3.0 et 4.0.

Lire le guide de l'utilisateur F-Tile Avalon® Streaming Intel® FPGA IP pour PCIe ›

Lire le guide de l'utilisateur des exemples de conception F-Tile Avalon® Streaming Intel® FPGA IP pour PCIe ›

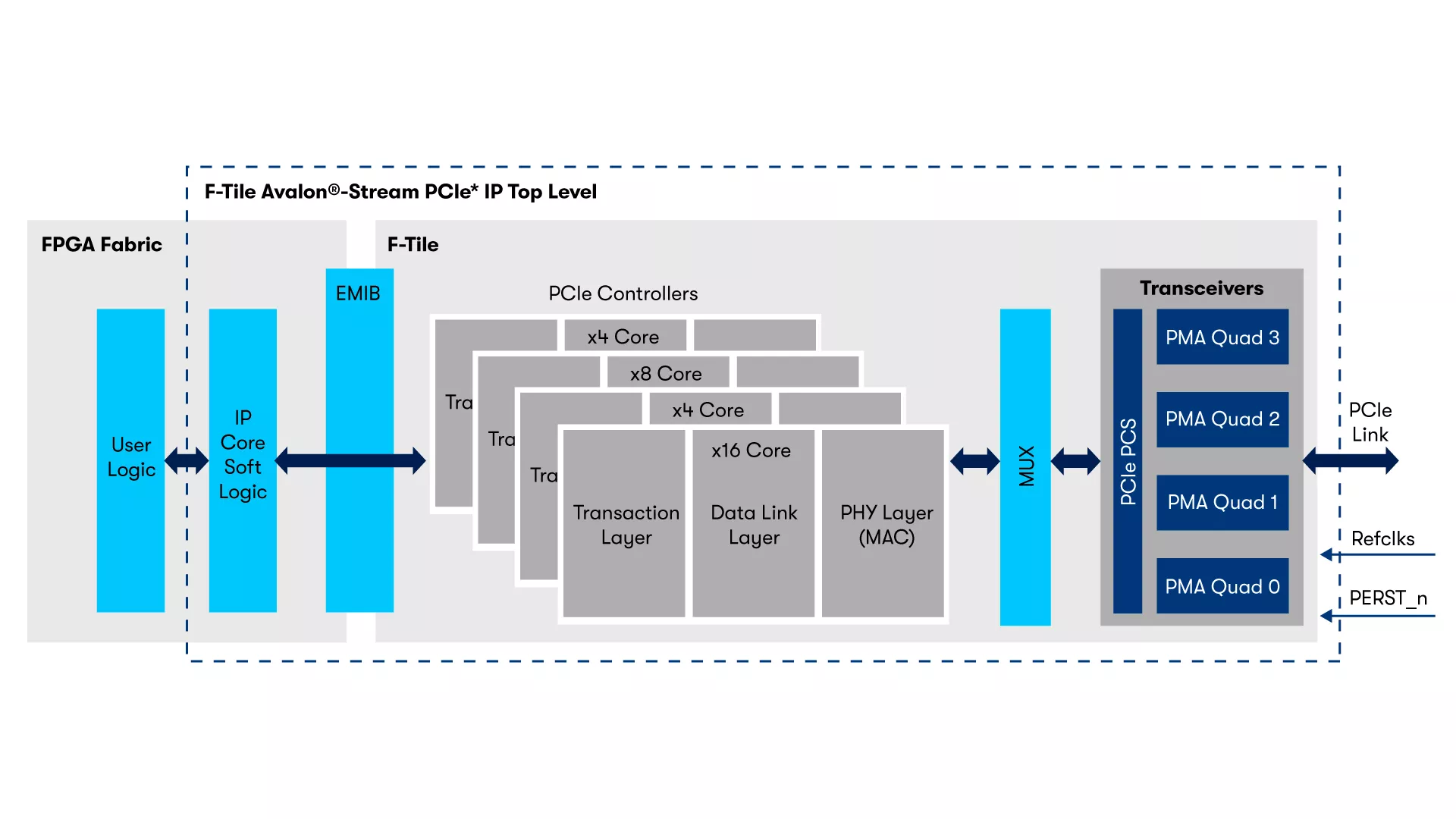

PCIe Hard IP F-Tile

Conformité aux normes et aux spécifications

  • Révision 4.0 de la spécification de base PCIe
  • Spécification de virtualisation et de partage des E/S root unique, Rev 1.1
  • Services de traduction d'adresses, Révision 1.1
  • Interface PHY pour les architectures PCIe, version 4.0
  • Périphérique d'E/S virtuel (VIRTIO) Version 1.0

Caractéristiques

  • Comprend une pile de protocoles complète, notamment les couches de transaction, de liaison de données et physiques, mise en œuvre comme IP renforcée.
  • Prend en charge de manière native les configurations PCIe* 4.0/3.0 avec prise en charge des configurations 1.0/2.0 par le biais d'un lien down-training.
  • Prend en charge les modes Port racine et Point de terminaison.
  • Prise en charge du mode TL-Bypass pour activer la fonctionnalité port UP ou port Down afin de travailler avec l'infrastructure PCI Switch IP.
  • Prend en charge divers modes de Point de terminaison et de Port racine à liaisons multiples dans des configurations x8 et x4 de plus faible largeur.
  • Prend en charge jusqu'à 512 octets de capacité de chargement maximale (MPS).
  • Prend en charge jusqu'à 4096 octets (4 Ko) de taille de lecture maximale (MRRS).
  • Prend en charge le mono canal virtuel (VC).
  • Prend en charge les plages d'expiration des délais d'achèvement par le biais de l'interface d'expiration des délais d'achèvement.
  • Opérations atomiques (FetchAdd/Swap/CAS).
  • Prise en charge de divers modes de synchronisation : Common Reflect, Independent Refclks avec et sans spectre étalé (SRIS, SRNS).
  • Rapport d'erreur avancé PCIe*.
  • Génération et vérification de l'ECRC.
  • Protection de parité du bus de données.
  • Prend en charge les états d'alimentation PCIe D0 et D3.
  • Ajustement des marges de voies à réception.
  • Détection de la présence de retimers.
  • Prend en charge le mode IP matérielle autonome qui permet à l'IP matérielle PCIe de communiquer avec l'hôte avant que la configuration du FPGA et l'entrée en mode utilisateur ne soient terminées.
  • Configuration du cœur FPGA via la liaison PCIe (CVP Init et CVP Update).

Caractéristiques multifonctions et virtualisation

  • Prise en charge SR-IOV (8 PF, 2K VF pour chaque point de terminaison).
  • Prise en charge VirtIO via l'interface d'interception de configuration.
  • Prise en charge des E/S évolutives et de la mémoire virtuelle partagée (SVM, Shared Virtual Memory) (à venir).
  • Service de contrôle d'accès (ACS, Access control service).
  • Interprétation alternative du routage-ID (ARI, Alternative routing-ID interpretation).
  • Réinitialisation du niveau de fonction (FLR, Function level reset).
  • Prise en charge de l'indice de traitement TLP (TPH).
  • Prise en charge des services de traduction d'adresses (ATS, Address Translation Services).
  • ID de l'espace d'adressage du processus (PasID, Process address space ID).

Caractéristiques de l'interface utilisateur

  • Interface Avalon® streaming (Avalon-ST)
  • Interface de paquets utilisateur avec en-tête, données et préfixe séparés.
  • Interface de paquet utilisateur à double segmentation avec la possibilité de gérer jusqu'à deux TLP dans un cycle donné (cœur x16 uniquement).
  • Prise en charge étendue des tags.
  • Prise en charge des tags 10 bits (768 tags en circulation (x16) / 512 tags en circulation (x8/x4) maximum à tout moment, toutes fonctions confondues).

IP complémentaires

Caractéristiques de débogage IP

  • Kit d'outils de débogage comprenant les caractéristiques suivantes :
  • Informations sur le protocole et l'état de la liaison.
  • Capacités de débogage de base et avancées, notamment l'accès aux registres PMA et la vue d'ensemble.

Support du pilote

  • Pilotes d'appareils Linux.

Statut IP

Statut de commande

Aucun code de commande requis
